იატაკის კონვექტორები
იატაკის გათბობა პანორამული ფანჯრებისთვის — ბუნებრივი და იძულებითი კონვექცია
პროდუქტის მიმოხილვა
Novaterm-ის იატაკში ჩაშენებული კონვექტორები — უხილავი გათბობა თანამედროვე ინტერიერებისთვის. იდეალური გადაწყვეტილება პანორამული ფანჯრების, შუშის ფასადების და დიზაინერული სივრცეებისთვის. კონვექტორი სრულად დამალულია იატაკში დეკორატიული ცხაურის მიღმა — სითბო ესთეტიკის კომპრომისის გარეშე.
საერთო მახასიათებლები
მაქს. თბომატარებლის ტემპერატურა — 120°C
შეფარდებითი ტენიანობა — 20–70%
ინდივიდუალური წარმოება — არასტანდარტული სიგრძე, კუთხური, რადიუსური და უჟანგავი ფოლადის კორპუსები
სპილენძ-ალუმინის თბოგადამცემი მაქსიმალური ეფექტურობისთვის
1 მმ გალვანირებული ფოლადის კორპუსი გამაძლიერებელი ნეკნებით ყოველ 60 სმ-ში; შიდა ზედაპირი დაფარულია პოლიესტერული RAL 7021 ანტრაციტით — ცხაურის მეშვეობით ხილვისას ფარავს შიდა ელემენტებს
ანოდირებული ალუმინის ცხაური 17 მმ სიმაღლის პოლიმერულ ლენტაზე — უხმაურო სიარულისას, იოლად იხსნება გასაწმენდად, ინდივიდუალურად ჩასანაცვლებელი ზოლებით და დეკორატიული პერიმეტრული ზოლით
НТ-В — ბუნებრივი კონვექცია
НТ-В (24В) — იძულებითი კონვექცია

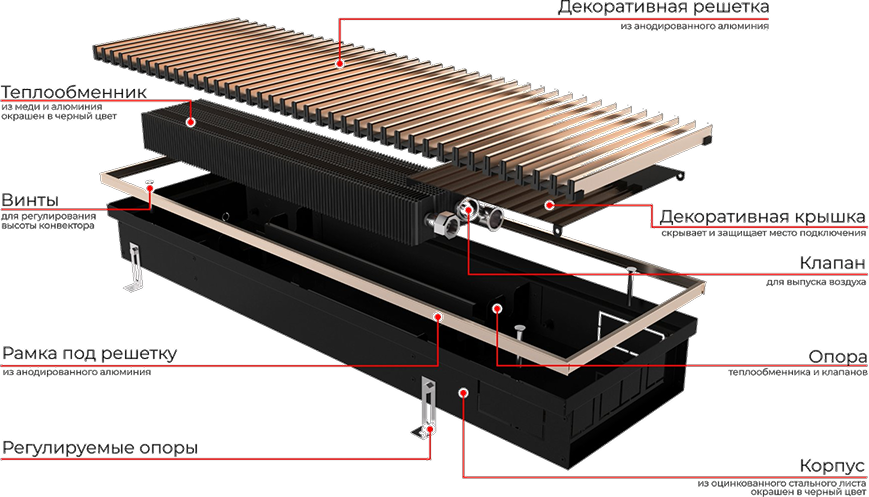

НТ-В — ბუნებრივი კონვექცია
თბილი ჰაერი ბუნებრივად ადის შუშის ზედაპირის გასწვრივ, ქმნის კომფორტულ თბურ ფარდას. სრულიად უხმაურო მუშაობა.
მოქმედების პრინციპი — ბუნებრივი კონვექცია
უხმაურო მუშაობა, მოძრავი ნაწილების გარეშე
მაქს. სამუშაო წნევა თერმოსტატების გარეშე — 1.5 მპა, თერმოსტატებით — 1.0 მპა

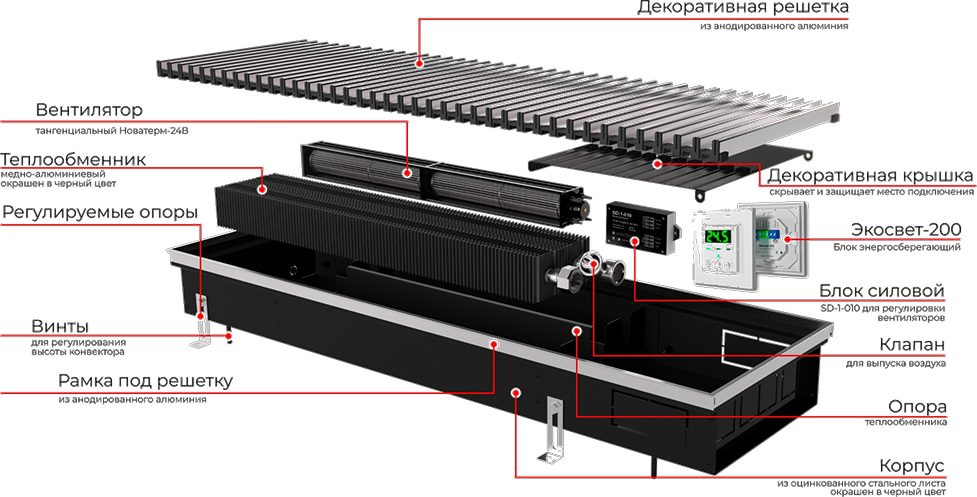

НТ-В (24В) — იძულებითი კონვექცია
აღჭურვილია ტანგენციალური ვენტილატორებით DC ძრავებით და შემცირებული ხმაურით. 24В კვება. მნიშვნელოვნად გაზრდილი თბოგაცემა. «ჭკვიანი სახლის» ინტეგრაცია.
ტანგენციალური ვენტილატორები DC ძრავებით, 24В კვება
მნიშვნელოვნად გაზრდილი თბოგაცემა
«ჭკვიანი სახლის» ინტეგრაცია და ავტომატური მართვა
თბილი ჰაერი ბუნებრივად ადის შუშის ზედაპირის გასწვრივ, ქმნის კომფორტულ თბურ ფარდას. სრულიად უხმაურო მუშაობა.
მოქმედების პრინციპი — ბუნებრივი კონვექცია
უხმაურო მუშაობა, მოძრავი ნაწილების გარეშე
მაქს. სამუშაო წნევა თერმოსტატების გარეშე — 1.5 მპა, თერმოსტატებით — 1.0 მპა
აღჭურვილია ტანგენციალური ვენტილატორებით DC ძრავებით და შემცირებული ხმაურით. 24В კვება. მნიშვნელოვნად გაზრდილი თბოგაცემა. «ჭკვიანი სახლის» ინტეგრაცია.
ტანგენციალური ვენტილატორები DC ძრავებით, 24В კვება
მნიშვნელოვნად გაზრდილი თბოგაცემა
«ჭკვიანი სახლის» ინტეგრაცია და ავტომატური მართვა
ინტერიერში
მოდელების ასორტიმენტი
ბუნებრივი კონვექცია — НТ-В სერია
უხმაურო კონვექტორები მოძრავი ნაწილების გარეშე. ხელმისაწვდომია ხუთი სიღრმის ვარიანტში, სიგრძე 800-დან 5000 მმ-მდე.
| სიგანე (მმ) | სიგრძე (მმ) | სიმძლავრე 50°C-ზე | სიმძლავრე 70°C-ზე | ფასი (₾) |
|---|---|---|---|---|
| 200 | 800 | 108 ვტ | 167 ვტ | 681 ₾ |
| 200 | 900 | 130 ვტ | 201 ვტ | 722 ₾ |
| 200 | 1000 | 152 ვტ | 235 ვტ | 757 ₾ |
| 200 | 1100 | 174 ვტ | 269 ვტ | 792 ₾ |
| 200 | 1200 | 196 ვტ | 303 ვტ | 833 ₾ |
| 200 | 1300 | 217 ვტ | 337 ვტ | 868 ₾ |
| 200 | 1400 | 239 ვტ | 371 ვტ | 909 ₾ |
| 200 | 1500 | 261 ვტ | 405 ვტ | 950 ₾ |
| 200 | 1600 | 283 ვტ | 439 ვტ | 991 ₾ |
| 200 | 1700 | 305 ვტ | 473 ვტ | 1032 ₾ |
| 200 | 1800 | 327 ვტ | 507 ვტ | 1067 ₾ |
| 200 | 1900 | 349 ვტ | 541 ვტ | 1108 ₾ |
| 200 | 2000 | 371 ვტ | 575 ვტ | 1149 ₾ |
| 200 | 2100 | 393 ვტ | 609 ვტ | 1184 ₾ |
| 200 | 2200 | 415 ვტ | 643 ვტ | 1219 ₾ |
| 200 | 2300 | 437 ვტ | 677 ვტ | 1260 ₾ |
| 200 | 2400 | 459 ვტ | 711 ვტ | 1301 ₾ |
| 200 | 2500 | 481 ვტ | 745 ვტ | 1336 ₾ |
| 200 | 2600 | 503 ვტ | 779 ვტ | 1377 ₾ |
| 200 | 2700 | 525 ვტ | 813 ვტ | 1435 ₾ |
| 200 | 2800 | 547 ვტ | 847 ვტ | 1476 ₾ |
| 200 | 2900 | 569 ვტ | 881 ვტ | 1517 ₾ |
| 200 | 3000 | 591 ვტ | 915 ვტ | 1552 ₾ |
| 200 | 3100 | 613 ვტ | 949 ვტ | 1763 ₾ |
| 200 | 3200 | 634 ვტ | 983 ვტ | 1798 ₾ |
| 200 | 3300 | 656 ვტ | 1017 ვტ | 1839 ₾ |
| 200 | 3400 | 678 ვტ | 1051 ვტ | 1880 ₾ |
| 200 | 3500 | 700 ვტ | 1085 ვტ | 1921 ₾ |
| 200 | 3600 | 722 ვტ | 1119 ვტ | 1962 ₾ |
| 200 | 3700 | 744 ვტ | 1153 ვტ | 2003 ₾ |
| 200 | 3800 | 766 ვტ | 1187 ვტ | 2038 ₾ |
| 200 | 3900 | 788 ვტ | 1221 ვტ | 2084 ₾ |
| 200 | 4000 | 810 ვტ | 1255 ვტ | 2120 ₾ |
| 200 | 4100 | 832 ვტ | 1289 ვტ | 2160 ₾ |
| 200 | 4200 | 854 ვტ | 1323 ვტ | 2201 ₾ |
| 200 | 4300 | 876 ვტ | 1357 ვტ | 2242 ₾ |
| 200 | 4400 | 898 ვტ | 1391 ვტ | 2272 ₾ |
| 200 | 4500 | 920 ვტ | 1424 ვტ | 2313 ₾ |
| 200 | 4600 | 942 ვტ | 1458 ვტ | 2354 ₾ |
| 200 | 4700 | 964 ვტ | 1492 ვტ | 2406 ₾ |
| 200 | 4800 | 986 ვტ | 1526 ვტ | 2441 ₾ |
| 200 | 4900 | 1008 ვტ | 1560 ვტ | 2482 ₾ |
| 200 | 5000 | 1030 ვტ | 1594 ვტ | 2517 ₾ |
| 250 | 800 | 143 ვტ | 221 ვტ | 710 ₾ |
| 250 | 900 | 172 ვტ | 267 ვტ | 751 ₾ |
| 250 | 1000 | 202 ვტ | 312 ვტ | 792 ₾ |
| 250 | 1100 | 231 ვტ | 357 ვტ | 833 ₾ |
| 250 | 1200 | 260 ვტ | 403 ვტ | 874 ₾ |
| 250 | 1300 | 289 ვტ | 448 ვტ | 915 ₾ |
| 250 | 1400 | 319 ვტ | 493 ვტ | 956 ₾ |
| 250 | 1500 | 348 ვტ | 539 ვტ | 1002 ₾ |
| 250 | 1600 | 377 ვტ | 584 ვტ | 1049 ₾ |
| 250 | 1700 | 406 ვტ | 629 ვტ | 1090 ₾ |
| 250 | 1800 | 436 ვტ | 675 ვტ | 1131 ₾ |
| 250 | 1900 | 465 ვტ | 720 ვტ | 1172 ₾ |
| 250 | 2000 | 494 ვტ | 765 ვტ | 1219 ₾ |
| 250 | 2100 | 523 ვტ | 811 ვტ | 1260 ₾ |
| 250 | 2200 | 553 ვტ | 856 ვტ | 1301 ₾ |
| 250 | 2300 | 582 ვტ | 901 ვტ | 1342 ₾ |
| 250 | 2400 | 611 ვტ | 947 ვტ | 1383 ₾ |
| 250 | 2500 | 640 ვტ | 992 ვტ | 1424 ₾ |
| 250 | 2600 | 670 ვტ | 1037 ვტ | 1464 ₾ |
| 250 | 2700 | 699 ვტ | 1083 ვტ | 1529 ₾ |
| 250 | 2800 | 728 ვტ | 1128 ვტ | 1570 ₾ |
| 250 | 2900 | 758 ვტ | 1173 ვტ | 1617 ₾ |
| 250 | 3000 | 787 ვტ | 1218 ვტ | 1657 ₾ |
| 250 | 3100 | 816 ვტ | 1264 ვტ | 1874 ₾ |
| 250 | 3200 | 845 ვტ | 1309 ვტ | 1909 ₾ |
| 250 | 3300 | 875 ვტ | 1354 ვტ | 1956 ₾ |
| 250 | 3400 | 904 ვტ | 1400 ვტ | 1997 ₾ |
| 250 | 3500 | 933 ვტ | 1445 ვტ | 2044 ₾ |
| 250 | 3600 | 962 ვტ | 1490 ვტ | 2084 ₾ |
| 250 | 3700 | 992 ვტ | 1536 ვტ | 2131 ₾ |
| 250 | 3800 | 1021 ვტ | 1581 ვტ | 2166 ₾ |
| 250 | 3900 | 1050 ვტ | 1626 ვტ | 2219 ₾ |
| 250 | 4000 | 1079 ვტ | 1672 ვტ | 2260 ₾ |
| 250 | 4100 | 1109 ვტ | 1717 ვტ | 2307 ₾ |
| 250 | 4200 | 1138 ვტ | 1762 ვტ | 2348 ₾ |
| 250 | 4300 | 1167 ვტ | 1808 ვტ | 2389 ₾ |
| 250 | 4400 | 1196 ვტ | 1853 ვტ | 2424 ₾ |
| 250 | 4500 | 1226 ვტ | 1898 ვტ | 2471 ₾ |
| 250 | 4600 | 1255 ვტ | 1944 ვტ | 2511 ₾ |
| 250 | 4700 | 1284 ვტ | 1989 ვტ | 2570 ₾ |
| 250 | 4800 | 1314 ვტ | 2034 ვტ | 2611 ₾ |
| 250 | 4900 | 1343 ვტ | 2080 ვტ | 2652 ₾ |
| 250 | 5000 | 1372 ვტ | 2125 ვტ | 2693 ₾ |
| 300 | 800 | 158 ვტ | 244 ვტ | 733 ₾ |
| 300 | 900 | 189 ვტ | 293 ვტ | 780 ₾ |
| 300 | 1000 | 221 ვტ | 342 ვტ | 821 ₾ |
| 300 | 1100 | 252 ვტ | 391 ვტ | 862 ₾ |
| 300 | 1200 | 284 ვტ | 440 ვტ | 909 ₾ |
| 300 | 1300 | 316 ვტ | 489 ვტ | 956 ₾ |
| 300 | 1400 | 347 ვტ | 538 ვტ | 1002 ₾ |
| 300 | 1500 | 379 ვტ | 587 ვტ | 1049 ₾ |
| 300 | 1600 | 411 ვტ | 636 ვტ | 1096 ₾ |
| 300 | 1700 | 442 ვტ | 685 ვტ | 1143 ₾ |
| 300 | 1800 | 474 ვტ | 734 ვტ | 1184 ₾ |
| 300 | 1900 | 506 ვტ | 783 ვტ | 1230 ₾ |
| 300 | 2000 | 537 ვტ | 832 ვტ | 1277 ₾ |
| 300 | 2100 | 569 ვტ | 881 ვტ | 1324 ₾ |
| 300 | 2200 | 601 ვტ | 930 ვტ | 1365 ₾ |
| 300 | 2300 | 632 ვტ | 979 ვტ | 1406 ₾ |
| 300 | 2400 | 664 ვტ | 1028 ვტ | 1453 ₾ |
| 300 | 2500 | 695 ვტ | 1077 ვტ | 1500 ₾ |
| 300 | 2600 | 727 ვტ | 1126 ვტ | 1540 ₾ |
| 300 | 2700 | 759 ვტ | 1175 ვტ | 1611 ₾ |
| 300 | 2800 | 790 ვტ | 1224 ვტ | 1657 ₾ |
| 300 | 2900 | 822 ვტ | 1273 ვტ | 1698 ₾ |
| 300 | 3000 | 854 ვტ | 1322 ვტ | 1745 ₾ |
| 300 | 3100 | 885 ვტ | 1371 ვტ | 1967 ₾ |
| 300 | 3200 | 917 ვტ | 1420 ვტ | 2008 ₾ |
| 300 | 3300 | 949 ვტ | 1469 ვტ | 2055 ₾ |
| 300 | 3400 | 980 ვტ | 1518 ვტ | 2096 ₾ |
| 300 | 3500 | 1012 ვტ | 1567 ვტ | 2149 ₾ |
| 300 | 3600 | 1043 ვტ | 1616 ვტ | 2190 ₾ |
| 300 | 3700 | 1075 ვტ | 1665 ვტ | 2242 ₾ |
| 300 | 3800 | 1107 ვტ | 1714 ვტ | 2283 ₾ |
| 300 | 3900 | 1138 ვტ | 1763 ვტ | 2336 ₾ |
| 300 | 4000 | 1170 ვტ | 1812 ვტ | 2377 ₾ |
| 300 | 4100 | 1202 ვტ | 1861 ვტ | 2430 ₾ |
| 300 | 4200 | 1233 ვტ | 1910 ვტ | 2471 ₾ |
| 300 | 4300 | 1265 ვტ | 1959 ვტ | 2517 ₾ |
| 300 | 4400 | 1297 ვტ | 2008 ვტ | 2558 ₾ |
| 300 | 4500 | 1328 ვტ | 2057 ვტ | 2605 ₾ |
| 300 | 4600 | 1360 ვტ | 2106 ვტ | 2646 ₾ |
| 300 | 4700 | 1391 ვტ | 2155 ვტ | 2710 ₾ |
| 300 | 4800 | 1423 ვტ | 2204 ვტ | 2751 ₾ |
| 300 | 4900 | 1455 ვტ | 2253 ვტ | 2798 ₾ |
| 300 | 5000 | 1486 ვტ | 2302 ვტ | 2839 ₾ |
| 350 | 800 | 182 ვტ | 282 ვტ | 844 ₾ |
| 350 | 900 | 217 ვტ | 337 ვტ | 897 ₾ |
| 350 | 1000 | 253 ვტ | 391 ვტ | 944 ₾ |
| 350 | 1100 | 288 ვტ | 446 ვტ | 997 ₾ |
| 350 | 1200 | 323 ვტ | 501 ვტ | 1049 ₾ |
| 350 | 1300 | 358 ვტ | 555 ვტ | 1096 ₾ |
| 350 | 1400 | 394 ვტ | 610 ვტ | 1149 ₾ |
| 350 | 1500 | 429 ვტ | 664 ვტ | 1207 ₾ |
| 350 | 1600 | 464 ვტ | 719 ვტ | 1260 ₾ |
| 350 | 1700 | 499 ვტ | 774 ვტ | 1312 ₾ |
| 350 | 1800 | 535 ვტ | 828 ვტ | 1365 ₾ |
| 350 | 1900 | 570 ვტ | 883 ვტ | 1418 ₾ |
| 350 | 2000 | 605 ვტ | 937 ვტ | 1470 ₾ |
| 350 | 2100 | 640 ვტ | 992 ვტ | 1540 ₾ |
| 350 | 2200 | 676 ვტ | 1046 ვტ | 1587 ₾ |
| 350 | 2300 | 711 ვტ | 1101 ვტ | 1640 ₾ |
| 350 | 2400 | 746 ვტ | 1156 ვტ | 1698 ₾ |
| 350 | 2500 | 781 ვტ | 1210 ვტ | 1745 ₾ |
| 350 | 2600 | 817 ვტ | 1265 ვტ | 1798 ₾ |
| 350 | 2700 | 852 ვტ | 1319 ვტ | 1868 ₾ |
| 350 | 2800 | 887 ვტ | 1374 ვტ | 1921 ₾ |
| 350 | 2900 | 922 ვტ | 1429 ვტ | 1973 ₾ |
| 350 | 3000 | 958 ვტ | 1483 ვტ | 2032 ₾ |
| 350 | 3100 | 993 ვტ | 1538 ვტ | 2201 ₾ |
| 350 | 3200 | 1028 ვტ | 1592 ვტ | 2277 ₾ |
| 350 | 3300 | 1063 ვტ | 1647 ვტ | 2359 ₾ |
| 350 | 3400 | 1099 ვტ | 1702 ვტ | 2435 ₾ |
| 350 | 3500 | 1134 ვტ | 1756 ვტ | 2517 ₾ |
| 350 | 3600 | 1169 ვტ | 1811 ვტ | 2593 ₾ |
| 350 | 3700 | 1204 ვტ | 1865 ვტ | 2675 ₾ |
| 350 | 3800 | 1240 ვტ | 1920 ვტ | 2751 ₾ |
| 350 | 3900 | 1275 ვტ | 1975 ვტ | 2833 ₾ |
| 350 | 4000 | 1310 ვტ | 2029 ვტ | 2909 ₾ |
| 350 | 4100 | 1345 ვტ | 2084 ვტ | 3091 ₾ |
| 350 | 4200 | 1381 ვტ | 2138 ვტ | 3143 ₾ |
| 350 | 4300 | 1416 ვტ | 2193 ვტ | 3202 ₾ |
| 350 | 4400 | 1451 ვტ | 2247 ვტ | 3248 ₾ |
| 350 | 4500 | 1486 ვტ | 2302 ვტ | 3307 ₾ |
| 350 | 4600 | 1522 ვტ | 2357 ვტ | 3360 ₾ |
| 350 | 4700 | 1557 ვტ | 2411 ვტ | 3436 ₾ |
| 350 | 4800 | 1592 ვტ | 2466 ვტ | 3488 ₾ |
| 350 | 4900 | 1627 ვტ | 2520 ვტ | 3547 ₾ |
| 350 | 5000 | 1663 ვტ | 2575 ვტ | 3594 ₾ |
| 400 | 800 | 194 ვტ | 300 ვტ | 897 ₾ |
| 400 | 900 | 233 ვტ | 361 ვტ | 961 ₾ |
| 400 | 1000 | 272 ვტ | 421 ვტ | 1020 ₾ |
| 400 | 1100 | 311 ვტ | 482 ვტ | 1084 ₾ |
| 400 | 1200 | 350 ვტ | 543 ვტ | 1149 ₾ |
| 400 | 1300 | 390 ვტ | 604 ვტ | 1213 ₾ |
| 400 | 1400 | 429 ვტ | 664 ვტ | 1277 ₾ |
| 400 | 1500 | 468 ვტ | 725 ვტ | 1347 ₾ |
| 400 | 1600 | 507 ვტ | 786 ვტ | 1412 ₾ |
| 400 | 1700 | 547 ვტ | 847 ვტ | 1476 ₾ |
| 400 | 1800 | 586 ვტ | 907 ვტ | 1540 ₾ |
| 400 | 1900 | 625 ვტ | 968 ვტ | 1605 ₾ |
| 400 | 2000 | 664 ვტ | 1029 ვტ | 1669 ₾ |
| 400 | 2100 | 704 ვტ | 1090 ვტ | 1734 ₾ |
| 400 | 2200 | 743 ვტ | 1151 ვტ | 1792 ₾ |
| 400 | 2300 | 782 ვტ | 1211 ვტ | 1856 ₾ |
| 400 | 2400 | 821 ვტ | 1272 ვტ | 1927 ₾ |
| 400 | 2500 | 861 ვტ | 1333 ვტ | 1985 ₾ |
| 400 | 2600 | 900 ვტ | 1394 ვტ | 2049 ₾ |
| 400 | 2700 | 939 ვტ | 1454 ვტ | 2166 ₾ |
| 400 | 2800 | 978 ვტ | 1515 ვტ | 2248 ₾ |
| 400 | 2900 | 1018 ვტ | 1576 ვტ | 2313 ₾ |
| 400 | 3000 | 1057 ვტ | 1637 ვტ | 2383 ₾ |
| 400 | 3100 | 1096 ვტ | 1697 ვტ | 2699 ₾ |
| 400 | 3200 | 1135 ვტ | 1758 ვტ | 2763 ₾ |
| 400 | 3300 | 1175 ვტ | 1819 ვტ | 2827 ₾ |
| 400 | 3400 | 1214 ვტ | 1880 ვტ | 2892 ₾ |
| 400 | 3500 | 1253 ვტ | 1941 ვტ | 2962 ₾ |
| 400 | 3600 | 1292 ვტ | 2001 ვტ | 3026 ₾ |
| 400 | 3700 | 1331 ვტ | 2062 ვტ | 3091 ₾ |
| 400 | 3800 | 1371 ვტ | 2123 ვტ | 3155 ₾ |
| 400 | 3900 | 1410 ვტ | 2184 ვტ | 3225 ₾ |
| 400 | 4000 | 1449 ვტ | 2244 ვტ | 3289 ₾ |
| 400 | 4100 | 1488 ვტ | 2305 ვტ | 3360 ₾ |
| 400 | 4200 | 1528 ვტ | 2366 ვტ | 3424 ₾ |
| 400 | 4300 | 1567 ვტ | 2427 ვტ | 3488 ₾ |
| 400 | 4400 | 1606 ვტ | 2487 ვტ | 3553 ₾ |
| 400 | 4500 | 1645 ვტ | 2548 ვტ | 3611 ₾ |
| 400 | 4600 | 1685 ვტ | 2609 ვტ | 3681 ₾ |
| 400 | 4700 | 1724 ვტ | 2670 ვტ | 3757 ₾ |
| 400 | 4800 | 1763 ვტ | 2731 ვტ | 3822 ₾ |
| 400 | 4900 | 1802 ვტ | 2791 ვტ | 3886 ₾ |
| 400 | 5000 | 1842 ვტ | 2852 ვტ | 3950 ₾ |
იძულებითი კონვექცია — НТ-В (24В) სერია
კონვექტორები ტანგენციალური ვენტილატორებით გაზრდილი თბოგაცემისთვის. 24В კვება, ავტომატიზაციის სისტემებთან თავსებადობა.
| სიგანე (მმ) | სიგრძე (მმ) | სიმძლავრე 30% (ვტ) | სიმძლავრე 60% (ვტ) | სიმძლავრე 100% (ვტ) | ფასი (₾) |
|---|---|---|---|---|---|
| 250 | 800 | 431 ვტ | 533 ვტ | 666 ვტ | 1184 ₾ |
| 250 | 1000 | 557 ვტ | 690 ვტ | 972 ვტ | 1295 ₾ |
| 250 | 1200 | 702 ვტ | 868 ვტ | 1224 ვტ | 1435 ₾ |
| 250 | 1400 | 848 ვტ | 1050 ვტ | 1480 ვტ | 1611 ₾ |
| 250 | 1600 | 997 ვტ | 1234 ვტ | 1740 ვტ | 1780 ₾ |
| 250 | 1800 | 1144 ვტ | 1415 ვტ | 1995 ვტ | 1950 ₾ |
| 250 | 2000 | 1290 ვტ | 1597 ვტ | 2252 ვტ | 2120 ₾ |
| 250 | 2200 | 1437 ვტ | 1778 ვტ | 2507 ვტ | 2289 ₾ |
| 250 | 2400 | 1588 ვტ | 1965 ვტ | 2771 ვტ | 2459 ₾ |
| 250 | 2600 | 1734 ვტ | 2146 ვტ | 3026 ვტ | 2628 ₾ |
| 250 | 2800 | 1881 ვტ | 2328 ვტ | 3282 ვტ | 2798 ₾ |
| 250 | 3000 | 2028 ვტ | 2509 ვტ | 3538 ვტ | 2968 ₾ |
| 350 | 800 | 513 ვტ | 668 ვტ | 943 ვტ | 1418 ₾ |
| 350 | 1000 | 695 ვტ | 840 ვტ | 1193 ვტ | 1552 ₾ |
| 350 | 1200 | 881 ვტ | 1058 ვტ | 1512 ვტ | 1734 ₾ |
| 350 | 1400 | 1064 ვტ | 1278 ვტ | 1917 ვტ | 1950 ₾ |
| 350 | 1600 | 1249 ვტ | 1503 ვტ | 2254 ვტ | 2149 ₾ |
| 350 | 1800 | 1432 ვტ | 1723 ვტ | 2636 ვტ | 2371 ₾ |
| 350 | 2000 | 1617 ვტ | 1944 ვტ | 2975 ვტ | 2570 ₾ |
| 350 | 2200 | 1800 ვტ | 2165 ვტ | 3312 ვტ | 2798 ₾ |
| 350 | 2400 | 1989 ვტ | 2392 ვტ | 3660 ვტ | 2997 ₾ |
| 350 | 2600 | 2174 ვტ | 2613 ვტ | 3998 ვტ | 3225 ₾ |
| 350 | 2800 | 2357 ვტ | 2834 ვტ | 4393 ვტ | 3424 ₾ |
| 350 | 3000 | 2543 ვტ | 3055 ვტ | 4796 ვტ | 3646 ₾ |
იხილეთ მოქმედებაში
როგორ დავაყენოთ
კონვექტორის განთავსების სქემა იატაკის კონსტრუქციაში
1.
თბო- და ჰიდროიზოლაცია
2.
ბეტონის გადახურვა
3.
კონვექტორის კორპუსი
4.
გამათბობელი ელემენტი
5.
რეგულირების ხრახნები
6.
დამაფიქსირებელი ფრჩხილები
7.
გამათბობელი ელემენტის საყრდენი
8.
გარე ფანჯარა

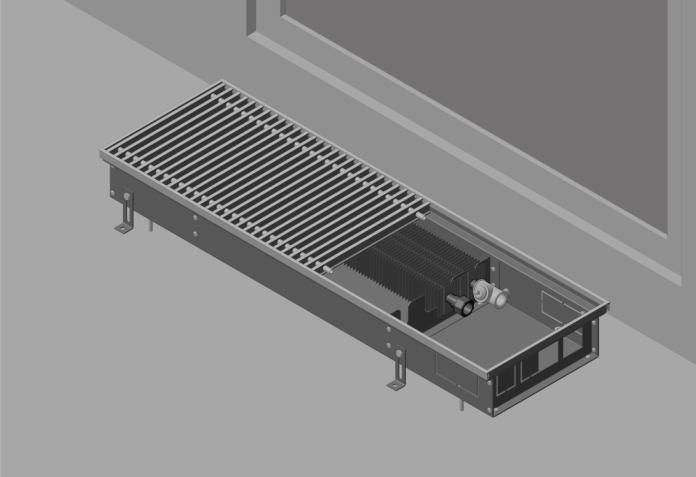

ნიშში განთავსება
ამოხსნა, ფანჯრიდან 80–200 მმ პოზიციონირება, იატაკის დონეზე გასწორება

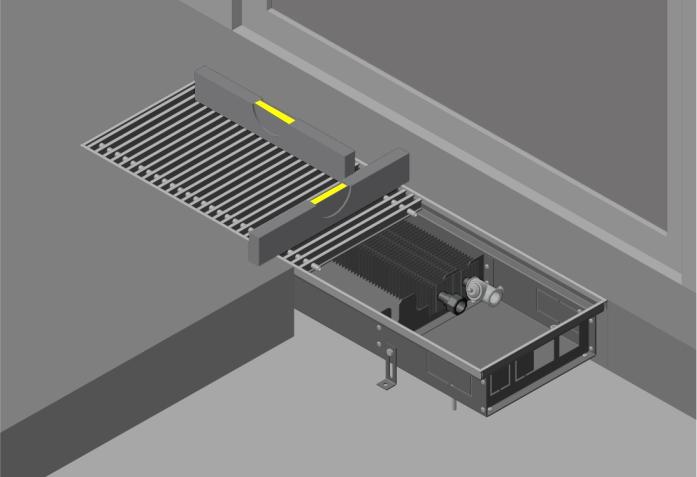

დაფიქსირება და გასწორება
რეგულირების ხრახნები, სამაგრი ფრჩხილები, მყარი დაფიქსირების შემოწმება

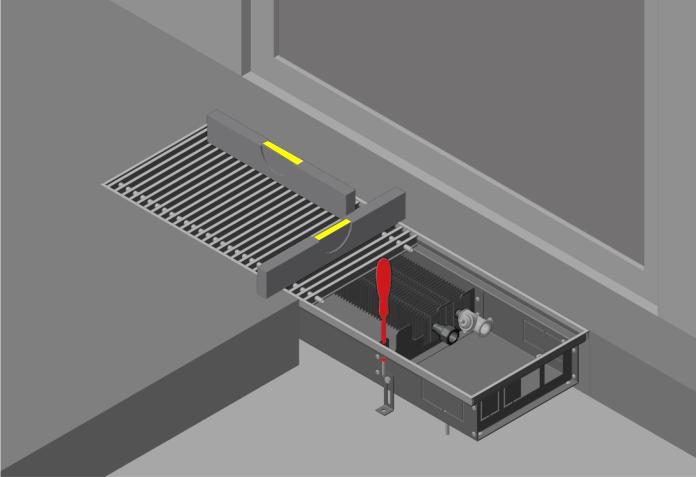

მილების მიერთება
თერმოსტატური სარქველი მიწოდებაზე, ჩამკეტი უკუხაზზე, ჰიდრავლიკური გამოცდა

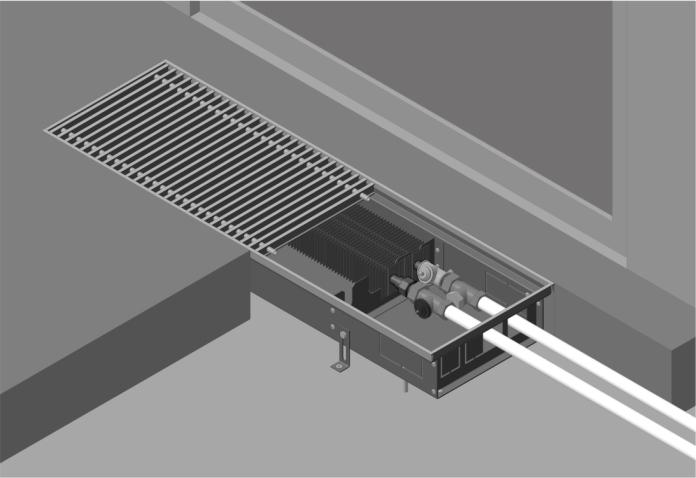

ჩასხმა და მოპირკეთება
კორპუსის დაცვა, ბეტონის ჩასხმა, იატაკის საფარის დაგება და ცხაურის დაყენება
ნიშის მომზადება და შუალედები
მოამზადეთ ნიშა თბო- და ჰიდროიზოლაციით კონვექტორის კორპუსის ქვეშ. უზრუნველყავით დრენაჟის ხვრელები ბოქსის ძირში კონდენსატისა და სამშენებლო სამუშაოების დროს წყლის ჩამოსატანად. რეკომენდებული შუალედები: – 80–200 მმ ფანჯრიდან – მინიმუმ 30 მმ წინა კედლიდან ჰაერის ნაკადისთვის – კორპუსი გაასწორეთ სუფთა იატაკის დონეზე ±1 მმ სიზუსტით იატაკის დახურვამდე ჩაატარეთ ჰიდრავლიკური ტესტი 1,5 მპა-ზე (ტესტური წნევა). ექსპლუატაციის სამუშაო წნევა — 1,0 მპა-მდე.
ბეტონის იატაკის ჩასხმა
ჩასხმამდე შეამოწმეთ: – კონვექტორის სწორი დაყენება იატაკის დონეზე – კორპუსის საიმედო ფიქსაცია – მიწოდების/უკუმილების, სარქველების მიერთება – რეგულირების სისტემის მუშაობა
თბომატარებლის პარამეტრები
თბომატარებლის მაქს. სამუშაო წნევა — 1 მპა, მაქს. ტემპერატურა — 120°С. კონვექტორის თბოგადამცემის ნაადრევი კოროზიის თავიდან ასაცილებლად რეკომენდებულია თბომატარებლის შემდეგი პარამეტრების დაცვა: – pH მნიშვნელობა = 7.5..9.0 – H2CO3/SO4 თანაფარდობა >1 – ქლორიდების შემცველობა <50 მგ/ლ – მყარი ნივთიერებების შემცველობა <7 მგ/ლ დაშვებულია ეთილენგლიკოლ- და პროპილენგლიკოლშემცველი არაყინვადი თბომატარებლების გამოყენება.
მნიშვნელოვანი შენიშვნები კონვექტორის კორპუსის იატაკში მონტაჟისას
ცემენტის ხსნარის კონვექტორის კორპუსში მოხვედრის თავიდან ასაცილებლად, დალუქეთ ყველა ხვრელი. დაიცავით ალუმინის ბორდიური მასკირების ლენტით. თერმოიზოლირეთ მიწოდების და უკუმილები. საჭიროების შემთხვევაში დაფარეთ კორპუსი დამცავი სახურავით. ცემენტის გამაგრების შემდეგ დააგეთ იატაკის საფარი. – მოხსენით დამცავი სახურავი. – დადეთ ცხაური. – კონვექტორი მზადაა ექსპლუატაციისთვის. არ დაუშვათ იატაკის მხრიდან დატვირთვა კონვექტორის კორპუსზე. პარკეტის ან თბილი იატაკის გამოყენებისას დააყენეთ კომპენსაციური ნაკერები რამკის და საფარის შეერთების ადგილზე.
ავტომატიკა НТ-В (24В)-სთვის
ვენტილატორიანი კონვექტორები იმართება «Экосвет-200» ბლოკით, კვება 24 В მუდმივი დენი (AC 230 В / DC 24 В კვების ბლოკი). კონტროლერი პარალელურად მართავს ტანგენციალურ ვენტილატორებს (0–10 В) და თერმოსტატური სარქველის ამძრავს. ერთი კონტროლერი მართავს რამდენიმე კონვექტორს 24 В ძაფზე პარალელურად. კედლის თერმოსტატი (მაგ. Siemens RDG160) ანიჭებს მიზნობრივ ტემპერატურას. დაცვის კლასი — IP-X3. შესაბამისი მილის მასალები: ფოლადი, სპილენძი, სპილენძ-თუთია; ყველა ფიტინგი უნდა შეესაბამებოდეს ეროვნულ გათბობის სტანდარტებს.
